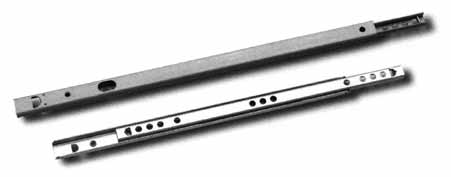

StrongBall S5 kuličkový částečný výsuv 17/278mm 10kg

Kód sortimentu 92603
Obrázky jsou pouze ilustrační a nemusí odpovídat skutečnosti. Parametry skutečného provedení jsou obsaženy v názvu a popisu produktu.
Základní cena za pár
33,93 Kč 41,06 Kč s DPH
> S Skladem
Koupit
Značka
Strong
Kód skupiny
10200301
Jednotka (MJ)
pár
Rozbalitelnost
1 pár
Balení
100 pár
Popis a parametry

výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 480 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou v dva otvory s metrickým závitem, první je od vysunovaného kraje 32mm, druhý 44 mm. na zadní straně je otvor v průměru 5 mm 10 mm od kraje. montáž: do šuplíku se musí vyfrézovat drážka široká 17 mm. potom se našroubuje pojezd na korpus. do šuplíku musíme vyvrtat otvor naproti díře na pojezdu s metrickým závitem. potom se šuplík vloží do korpusu na našroubované pojezdy. zevnitř šuplíku se pojezd zafixuje šroubem s metrickým závitem proti pohybu dopředu a dozadu.

Související dokumenty

Montážní návod

Parametry

Parametr Hodnota
Délka (mm) 278
Nosnost (kg) 10
Pohyb výsuvu Bez tlumení
Typ výsuvu Částečný výsuv
