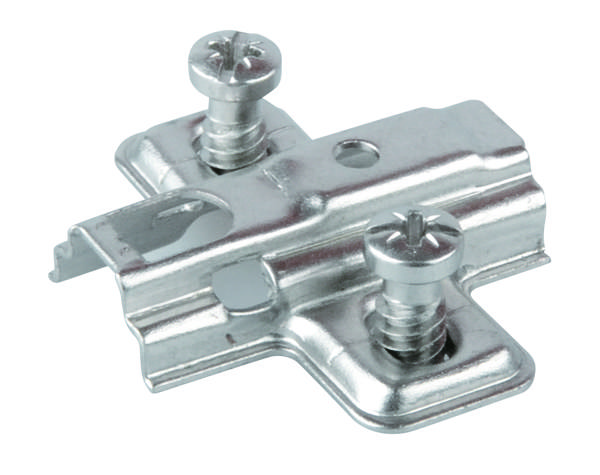

StrongHinges S3 podložka H2, klipová, s eurovruty

Kód sortimentu 92599

Obrázky jsou pouze ilustrační a nemusí odpovídat skutečnosti. Parametry skutečného provedení jsou obsaženy v názvu a popisu produktu.

Základní cena za ks: 6,1 Kč 7,38 Kč s DPH

> S Skladem
Koupit

Značka: Strong
Kód skupiny: 1010010105
Jednotka (MJ): ks

Rozbalitelnost: 1 ks
Balení: 250 ks

Popis a parametry Související sortiment (příslušenství) (4) Alternativy (2)

Popis a parametry

Montážní podložka ke klipovým závěsům StrongHinges S3. Výška podložky a způsob upevnění do korpusu viz název sortimentu.

Potřebná výška montážní podložky je závislá na vrtání misky závěsu, tloušťce bočnice korpusu a uvažovaném naložení dvířka (polo/naložené dvířko) nebo velikosti mezery mezi dvířkem a bokem korpusu (vložené dvířko).
Po určení výpočtové výšky montážní podložky pro konkrétní situaci je pak potřeba zvolit montážní podložku (H0/H2/H4) co nejbližší vypočtené výšce a zbytek naložení dořešit seřízením na ramínku závěsu.

Pro boky korpusu nejpoužívanější tloušťky 18mm a vrtání misky závěsu 6mm od hrany dvířka vychází výška podložky H0:
- výpočet pro naložené závěsy => H = K-D+11 = 6-17+11 = 0mm
- výpočet pro polonaložené závěsy => H = K-D+1 = 6-7,5+1 = -0,5mm
- výpočet pro vložené závěsy => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Legenda pro výpočet:
H = výpočtová výška montážní podložky
K = vzdálenost vrtání kraje misky od hrany dvířka (uvažováno 6mm)
D = naložení dvířka (uvažováno 17mm u naložených a 7,5mm u polonaložených)
A = mezera mezi korpusem a vloženými dveřmi (uvažováno 1,5mm)
Počítáno s tloušťkou boku korpusu 18mm.
